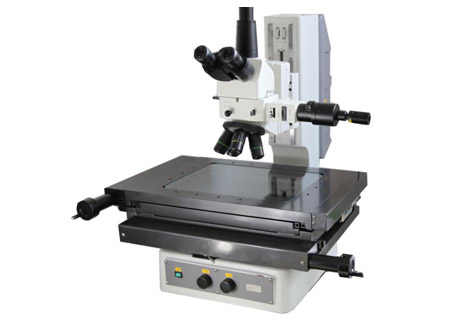

MSHOT MJ-G600 工具金相顯微鏡
MSHOT MJ-G600 有一套優良的光學系統，可以提供一個平坦的消色差的圖像，整個視場的色差很少，使得圖象更加銳利，影像更加逼真。MSHOT MJ-G600的長工作距離物鏡頂面和工件表面之間可以有一個寬闊的空間，便于對工件作業。
MSHOT MJ-G600 適用于半導體封裝、FPD面板、焊接貼片、光纖端子臺階測量、MEMS、晶片級CSP、硬盤滑行磁頭等領域。
MSHOT MJ-G600 結構說明：
三目頭：適合使用顯微鏡照相設備的配置。
LED照明器：高強度白色led照明器。
Z軸電動移動：專用的控制器使得上下移動更方便、精確。
數據處理器：
適用于數字化光柵測量及視頻測量的多功能數顯處理系統。
Z軸輔助對焦：FA功能提高z軸測量精度
準直的透射光：輪廓測量，提高測量精度
MSHOT MJ-G600 特點:
01.清晰無閃爍正像觀測，視場寬闊
02.數字成像和影像測量技術
03.更大的載物臺，測量行程提高了對工件的處理能力
04.非接觸式z軸高度測量與數據處理系統的協同工作
05.低倍率到高倍率平滑轉換
06.多種照明選擇
07.光學十字聯動
08.人機工程學設計
09.可變孔徑光闌可消除觀測與測量中的光衍射
10.標準測量顯微鏡，可選配件包括影像系統與各種數字ccd相機
輔助對焦（FA）測定方法:

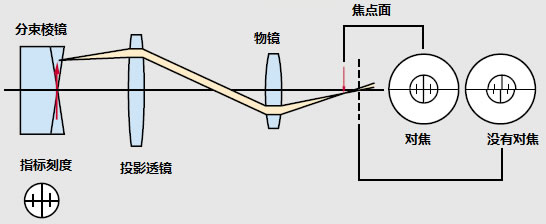

輔助對焦（FA）測定原理圖
顯微鏡 MSHOT MJ-G600 有一個精確的焦點以確保顯微鏡的格子線上半?yún)^(qū)和下半?yún)^(qū)的垂直索引線與兩條直線的精準一致性，這樣就不會必須根據標本圖像外觀的清晰與否而對其進行矯正的煩擾了。與其他調焦系統相比較，由于這是一個獨特的系統，即不受物鏡焦點深度的影響，也不依賴人們?nèi)庋鄣哪芰韰^(qū)分這兩個點，該系統能非常精準的判斷出焦點所在位置。該調焦系統和數字測量儀表允許面與面之間短距離高度的非接觸式、高精密測量。
MSHOT MJ-G600 標準配置 |
| 鏡筒 |
雙目鏡筒，帶有標準相機接口；十字線（交叉虛線）；光路徑轉換（觀測/相機=50/50） |
| 圖像 |
正像 |
| 觀測方法 |
明場觀測 |
| 屈光度可調目鏡 |
10x（視場數20mm），20x |
| 物鏡 |
標配物鏡5x、10x、20x、50x、100x |
| 調焦系統 |
Z軸電動控制（快、中、慢三種調節方式） |
| 光源 |
透射（led照明器，準直光） |
| 落射（led照明器，同軸光） |
| 照明裝置 |
可調孔徑光闌、視場光闌 |
| 長度測量系統 |
高精度數顯光柵尺，1um、0.5um、0.1um |
| 工作臺 |
測量范圍：300*200mm,250*150mm,200*150mm；200*100mm,100*100mm,50*50mm；
或定制平臺尺寸 |
| 快速釋放裝置：x和y軸標配 |
| 調零開關：x、y、z軸選配 |
| 數顯計數器 |
最小讀數0.1um，RS232C輸出 |
| 外部尺寸（寬*深*高） |
380*705*725mm |
| 測量精度 |
X和y：3+L/200,3-L/200，L為測量長度 |
| Z軸 |
最大行程：200mm |
| 調焦方法：電動手輪控制調節 |
| 線性刻度尺：內置 |
